近日，h韩漫 朱洪强副教授课题组围绕OLED的微观物理机制开展系统性研究，并连续取得重要进展，在《ACS Photonics》（中科院一区top期刊，影响因子6.7）、《Science China-Materials》（中科院一区top期刊，影响因子7.4）、《Dyes and Pigments》（中科院一区期刊，影响因子4.2）等国内外知名期刊发表多篇高水平论文。上述成果第一作者均为朱洪强副教授，第一署名单位均为h韩漫 。

《ACS Photonics》揭示DPEPO在激基复合物OLED中的“双刃剑”效应

课题组首次结合磁电致发光（MEL）与磁电导（MC）技术，系统揭示了磷光主体材料DPEPO在m-MTDATA:Bphen激基复合物OLED中的双重作用机制。研究发现，DPEPO不仅可作为分子间隔层调控单重态与三重态激基复合物之间的能隙，促进反向系间窜越（RISC），提升器件效率。同时也会显著增强三重态-电荷湮灭（TQA）过程，消耗有效三重态激子并降低载流子迁移率。两种机制的竞争使得器件效率随DPEPO浓度呈非单调变化，在20%掺杂浓度时达到峰值。该研究为激基复合物体系中分子间距的优化设计提供了清晰的物理依据。

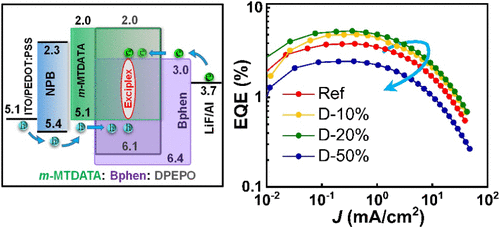

图1 器件结构及发光效率随DPEPO掺杂浓度的变化

原文链接：//doi.org/10.1021/acsphotonics.5c01851

《Science China Materials》高温下激基复合物演化过程的可视化研究

课题组利用MC作为“指纹”探测工具，首次在室温下直接观测到TBRb/C₆₀平面异质结OLED中激基复合物从三重态向单重态的RISC过程。通过原位加热实验，系统研究300–425 K高温下载流子与自旋态的演化行为，发现温度升高会引起有机薄膜结构破坏并产生陷阱，进而影响极化子对、激基复合物与激子态之间的相互作用。该工作为理解高温环境下OLED的微观退化机制提供了新的研究方法。

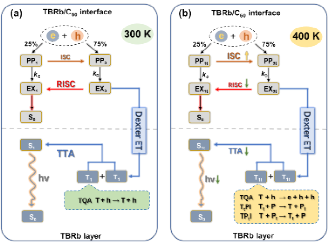

图2 不同温度下TBRb/C₆₀异质结OLED内部的微观机制演化

原文链接：//doi.org/10.1007/s40843-024-3192-3

《Dyes and Pigments》TADF敏化红光OLED中的动态RISC/ISC转换机制

课题组以CzDBA作为热活化延迟荧光（TADF）敏化剂，系统研究了其在mCP主体中敏化DCJTB红光发射的微观机制。通过MEL技术，首次观察到器件在不同电流与温度条件下出现RISC→ISC→RISC的动态转换行为，揭示了直接电荷捕获与级联能量转移（Förster/Dexter）之间的竞争关系。该研究为设计高效率红光OLED提供了重要的物理见解与材料优化思路。

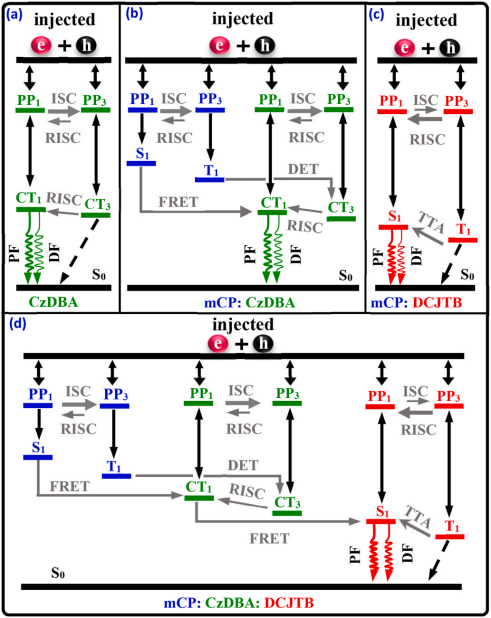

图3 不同条件下红光OLED中的微观机制动态转换示意图

原文链接：//doi.org/10.1016/j.dyepig.2025.112952

一审一校：朱洪强 二审二校:黄雅婷 三审三校：杨云
